Förkortningarna på planritningen och vad de betyder

Du hittar en bostad du gillar, öppnar planskissen och möts av KLK, ST och K/F. Här är förkortningarna du oftast ser i en bostadsannons, rum för rum, och hur du läser symbolerna.

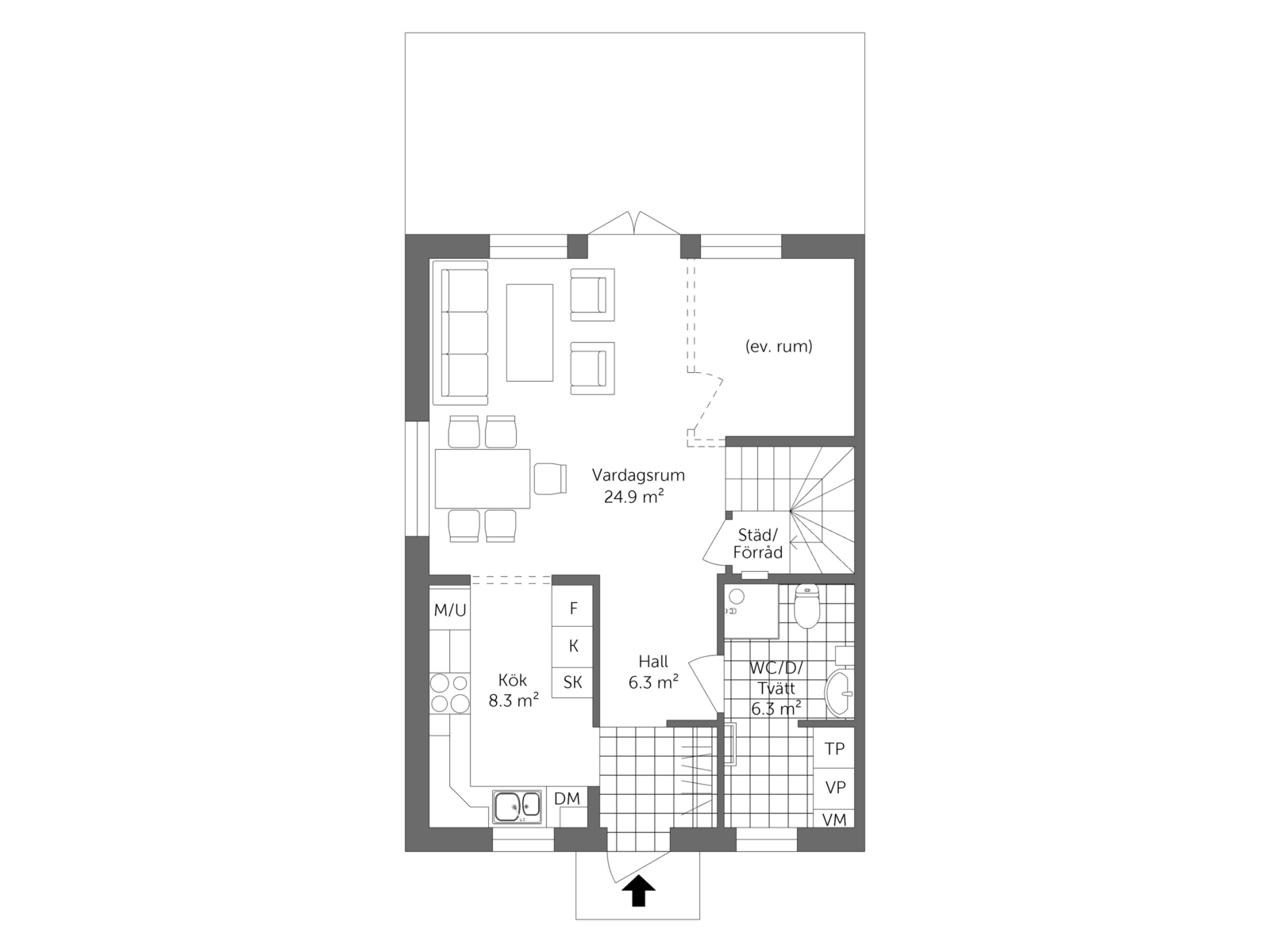

Utsnitt av en planritning med förkortningarna M/U, F, K, SK och DM i köket
M/U mikro och ugn · F frys · K kylskåp · SK skafferi · DM diskmaskin

I den här guiden

  1. Förkortningarna, rum för rum
  2. Symbolerna
  3. Är ritningen skalenlig?

01

Förkortningarna, rum för rum

De flesta förkortningar är standard, men en del kan variera lite mellan olika ritningar.

I köket

FörkortningBetyder
KKylskåp
FFrys
K/FKyl och frys i ett
DMDiskmaskin
M/UMikro och ugn
HSHögskåp
SKSkafferi, ibland bara skåp

Förvaring och hall

FörkortningBetyder
GGarderob
LLinneskåp
G/LGarderob och linneskåp
KLKKlädkammare
STStädskåp
KPRKapprum

Badrum och tvätt

FörkortningBetyder
TMTvättmaskin
TTTorktumlare
TPTvättpelare, tvättmaskin och torktumlare på varandra
KMKombimaskin, som både tvättar och torkar
TSTorkskåp, ibland tvättställ

Övrigt

FörkortningBetyder
TFTakfönster
VPVärmepump
BVBergvärmepump

02

Symbolerna

  • DörrEn linje med en båge. Bågen visar åt vilket håll dörren öppnas.
  • FönsterSmala partier med tunna linjer i ytterväggen.
  • PardörrTvå bågar bredvid varandra, till exempel ut mot balkong eller altan.
  • TrappaEn rad med steg. Pilen visar oftast åt vilket håll trappan går upp.
  • EntréPilen vid ytterdörren visar huvudentrén.
  • Streckad linjeNågot som inte är en vägg i dag, till exempel ett möjligt extra rum.
  • NorrpilVisar norr, så att du ser åt vilket håll fönster och balkong vetter.

Toalett, dusch och hatthylla brukar ritas som symboler, så de har oftast ingen förkortning.

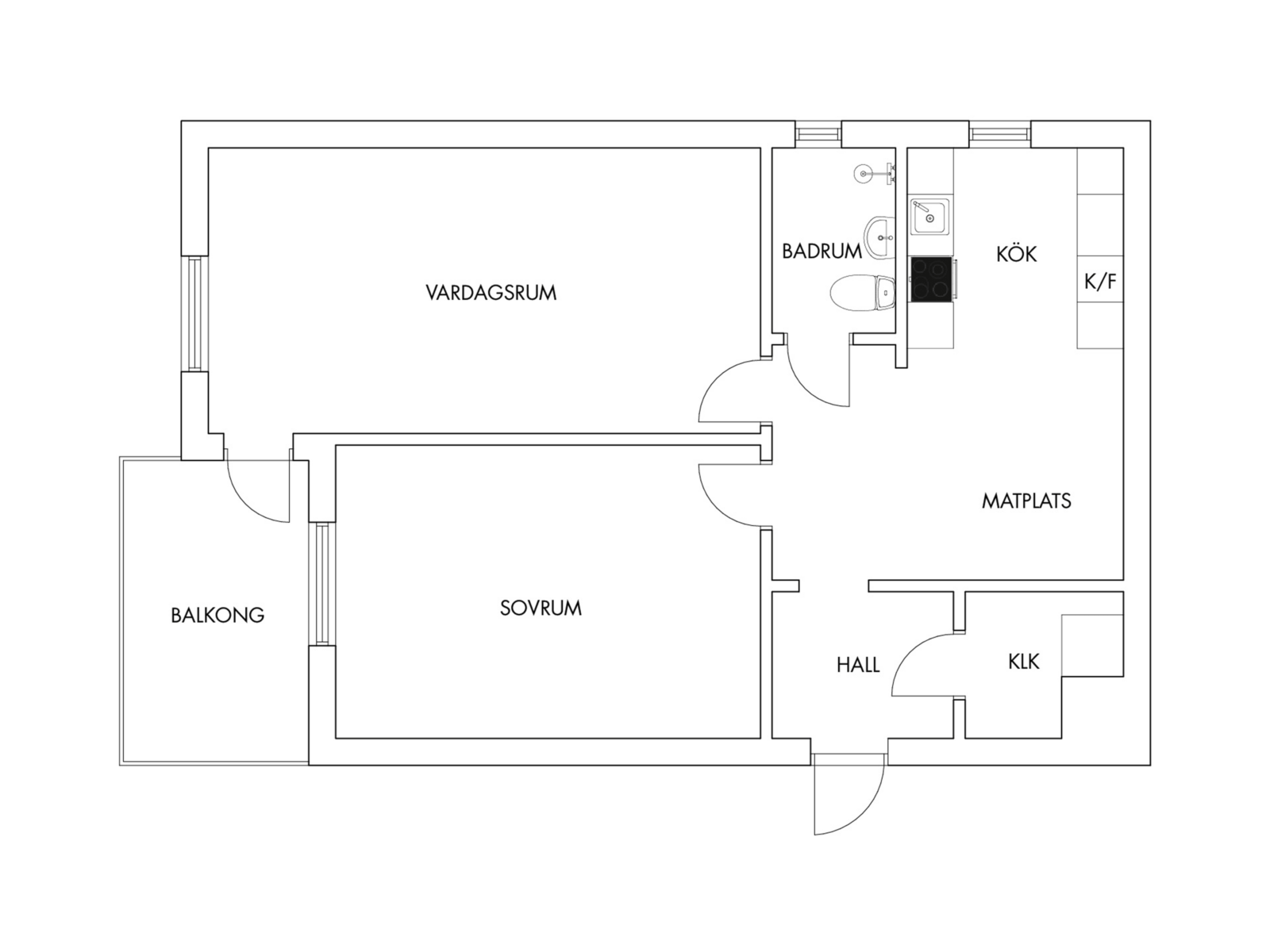

Planritning i 2D av en lägenhet med kök, vardagsrum, sovrum, hall och balkong
Lägenhet: K/F i köket och KLK vid hallen.
Planritning av ett radhus med kök, vardagsrum, hall, tvättstuga och trappa
Radhus: F, K, SK, DM, M/U i köket och TP, VP i tvätten. Streckat: ett möjligt extra rum.

Klicka på en bild för att se den större.

03

Är ritningen skalenlig?

Ofta inte. Ritningen i en bostadsannons är gjord för att visa planlösningen, så räkna alltid med att mått och ytor kan avvika från verkligheten. Vill du vara säker på att soffan får plats, ta med måttband till visningen.
